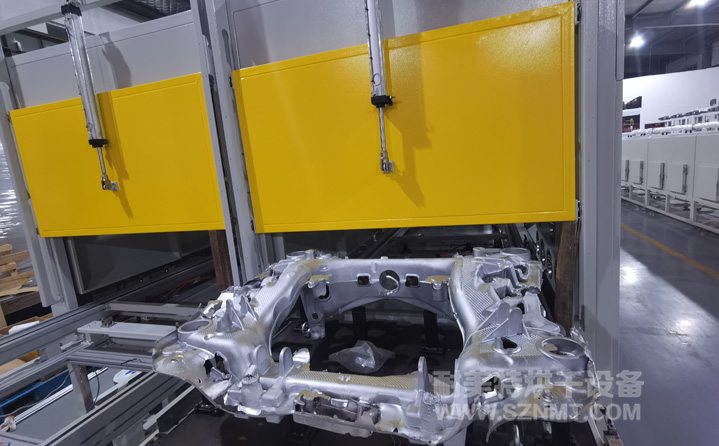

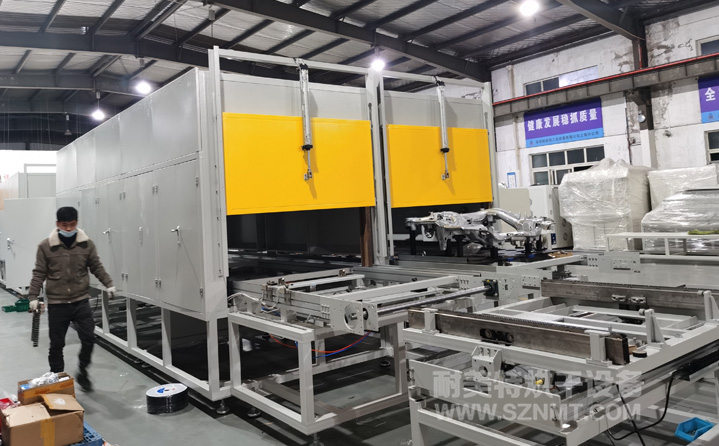

設備名稱：汽車零部件自動化冷卻輸送線
使用客戶：安徽萬安汽車零部件有限公司
集成商：安川首鋼機器人
一、汽車零部件自動化冷卻輸送線設備概況（用途）
1.PEGASUS冷卻線2條。
2.機械手上件—輸送及冷卻—機械手下件，空托盤在線上做環形輸送周轉。
3.威綸通觸摸屏+西門子PLC控制系統。
4.適用于W1342*L1100mm尺寸托盤。
5.產品為鋁制壓鑄件帶沙芯，輸入溫度為400℃，輸出溫度為70℃
6.PEGASUS冷卻線：外形尺寸約寬3500 *長7400 *高1950mm
二、汽車零部件自動化冷卻輸送線工藝
1.托盤尺寸約：L1100*W1432mm，冷卻區8件產品
2.生產節拍220S/件，即冷卻時間30min
3.產品輸入溫度400℃，輸出溫度≤70℃
4.托盤在輸送線上做環線輸送，需方機器人放料取料。
5.托盤需方提供;
三、汽車零部件自動化冷卻輸送線主要技術參數
1.外形尺寸（約）:總長7400*寬3500*高1950mm;
2.外殼溫度:爐外壁溫度不超過室溫+5℃;
3.風向:冷卻區從頂出風，風從側面回風;
4.電源:三相五線制，380V，50HZ;
5.功率:約35KW;
| 獨特性能 | 客戶可選配置 |
|
內膽鏡面不銹鋼材質，潔凈度更佳；
內部采用優質保溫材料制作，保溫隔熱效果好；
升溫時間快,溫度穩定精準；
雙重超溫保護,電氣控制安全可靠；
輸送帶變頻調速，輸送速度平穩可調；
設有輸送帶防偏移裝置，輸送帶松緊可調；
采用智能型溫度控制器，PID自動演算，LED顯示；
進口SSR/SCR輸出控制單元，控溫精度高；
國內一流的隔熱、斷熱技術，密封效果顯著；
機體外殼溫度低，對室內環境溫度影響較??；
節能省電、安全環保
|
可充氮氣氣氛保護,達成無氧化烘烤環境。
顏色、溫控系統、輸送系統可依客戶需要選擇配備；
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品設計不同的輸送烘烤方式，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 控制系統選配 | |
| 按鈕開關控制 | 觸摸屏人機界面 |
| 輸送帶選配 | ||
| 不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
| 鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
| 玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
| 滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
| 溫控器 | |||
|
臺灣CAHO智能型溫控器 |
 |
日本FUJI智能型溫控器 |
 |
|
日本進口OMRON溫控器 |
 |
美國Honeywell溫控器 |
 |
| 溫度記錄儀 | |||
|
多通道彩屏無紙記錄儀 |
 |
多通道有紙記錄儀 |
 |
|
進口PARTLOW圓圖溫度記錄儀 |
 |
進口YOKOGAWA 48通道溫度記錄儀 |
 |
| 記錄組 | |||
|
手提式溫度記錄器組12點 |
 |
IR 電腦溫度記錄器組12點~48點 |
 |
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器30分，進口LED數顯式計時器，0-9999 S/M/H可設定，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
 |
 |
 |
| 工業冷卻機型 | 風機強制冷卻型 | FFU冷卻型 |
